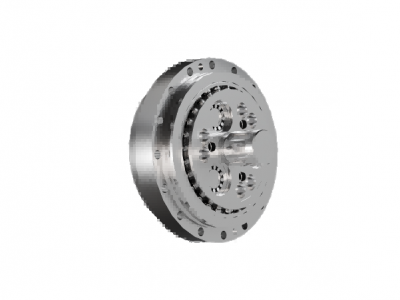

S(E)系列RV减速机-65S-裸机
产品简介
额定转速：15r/min，额定输出转矩：621Nm，容许力矩：1,999Nm，容许推力：5194N，重量：9.3KG，空程（背隙）≤1弧分，精度≤1弧分。
产品推荐
RV减速机TZF-65S-130F垂直法兰一体机
RV减速机65S-90°型法兰80F一体机
输出转速（r/min） | 5 | 10 | 15 | 20 | 25 | 30 | 40 | 50 | 60 | |||||||||||
型号 | 速比值 | 输出转矩 | 输入功率 | 输出转矩 | 输入功率 | 输出转矩 | 输入功率 | 输出转矩 | 输入功率 | 输出转矩 | 输入功率 | 输出转矩 | 输入功率 | 输出转矩 | 输入功率 | 输出转矩 | 输入功率 | 输出转矩 | 输入功率 | |
轴旋转（R） | 外壳旋转 | Nm | kW | Nm | kW | Nm | kW | Nm | kW | Nm | kW | Nm | kW | Nm | kW | Nm | kW | Nm | kW | |
65S | 81 | 80 | 860(87.7) | 0.6 | 645(65.8) | 0.9 | 621(63.3) | 1.3 | 562(57.3) | 1.57 | 530(54.0) | 1.85 | 501(51.1) | 2.10 | 447.6(45.6) | 2.5 | 401(40.9) | 2.8 | 378.4(38.6) | 3.17 |
105 | 104 | |||||||||||||||||||
121 | 120 | |||||||||||||||||||
153 | 152 | |||||||||||||||||||
输出转速（r/min） | 力矩刚性代表值 | 容许力矩 | 容许推力 | 瞬时最大许容力矩 | 容许最高输出转速 | 启动、停止时的容许转矩 | 瞬时最大容许转矩 | 空程 | 扭转刚度输入轴换算值 | 惯性力矩（I=GD2/4） | 重量 | ||
型号 | 速比值 | ||||||||||||
轴旋转（R） | 外壳旋转 | Nm/arc.min | Nm | N | Nm | r/min | Nm | Nm | MAX. | Nm/arc.min. | kg-m2 | kg | |
65S | 81 | 80 | 931 | 1,999 | 5194 | 3998 | 70 | 1235 | 2470 | 1' | 108 | 2.20x10-5 | 9.3 |
105 | 104 | 1.63x10-5 | |||||||||||
121 | 120 | 1.37x10-5 | |||||||||||
153 | 152 | 1.01x10-5 | |||||||||||
