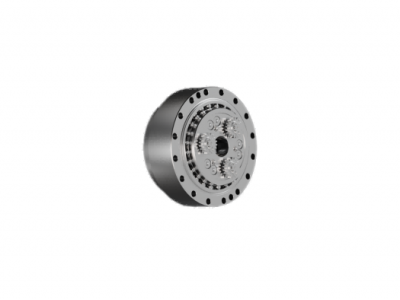

SZ(N)系列RV减速机-07SZ-裸机
产品简介
额定转速：30r/min，额定输出转矩：42Nm，容许力矩：170Nm，容许推力：1200N，重量：1.8KG，空程（背隙）≤1弧分，精度≤1弧分。
产品推荐
SZ(N)系列RV减速机-15SZ-裸机
SZ(N)系列RV减速机-10SZ-裸机
RV减速器SZ(N)系列裸机07SZ外形图
注：1.输入可根据需求配不同的输入法兰;
2.”0“型圈和安装紧固件由客户自备;
3.本产品由于升级，规格、尺寸会随时改变，恕不事先告知，解释权在本公司技术部。
输出转速（r/min） | 5 | 10 | 15 | 20 | 25 | 30 | 40 | 50 | 60 | |||||||||||
型号 | 速比值 | 输出 转矩 | 输入 功率 | 输出 转矩 | 输入 功率 | 输出 转矩 | 输入 功率 | 输出 转矩 | 输入 功率 | 输出 转矩 | 输入 功率 | 输出 转矩 | 输入 功率 | 输出 转矩 | 输入 功率 | 输出 转矩 | 输入 功率 | 输出 转矩 | 输入 功率 | |
轴旋转（R） | 外壳旋转 | Nm (kgf-m) | kW | Nm (kgf-m) | kW | Nm (kgf-m) | kW | Nm (kgf-m) | kW | Nm (kgf-m) | kW | Nm (kgf-m) | kW | Nm (kgf-m) | kW | Nm (kgf-m) | kW | Nm (kgf-m) | kW | |
SWTRV | 31 | 30 | 42 (4.3) | 0.18 | 46 (4.7) | 0.26 | 70 (7.1) | 0.49 | 65(6.6) | 0.55 | ||||||||||
49 | 48 | |||||||||||||||||||
68.5 | 67.5 | |||||||||||||||||||
88 | 87 | |||||||||||||||||||
101 | 100 | |||||||||||||||||||
输出转速（r/min） | 力矩刚性代表值 | 容许力矩 | 瞬时最大许容力矩 | 启动、停止时的容许转矩 | 瞬时最大容许转矩 | 容许推力 | 空程 | 重量 | ||
型号 | 速比值 | |||||||||
轴旋转（R） | 外壳旋转 | Nm/arc.min(kgf-m/ | Nm | Nm(kgf-m) | Nm | Nm (kgf-m) | N | MAX.arc.min. | kg | |
SWTRV | 31 | 30 | 116 | 170 | 290 | 115（11.7） | 280 | 1200 | 1' | 1.8 |
49 | 48 | |||||||||
68.5 | 67.5 | |||||||||
88 | 87 | |||||||||
101 | 100 | |||||||||
